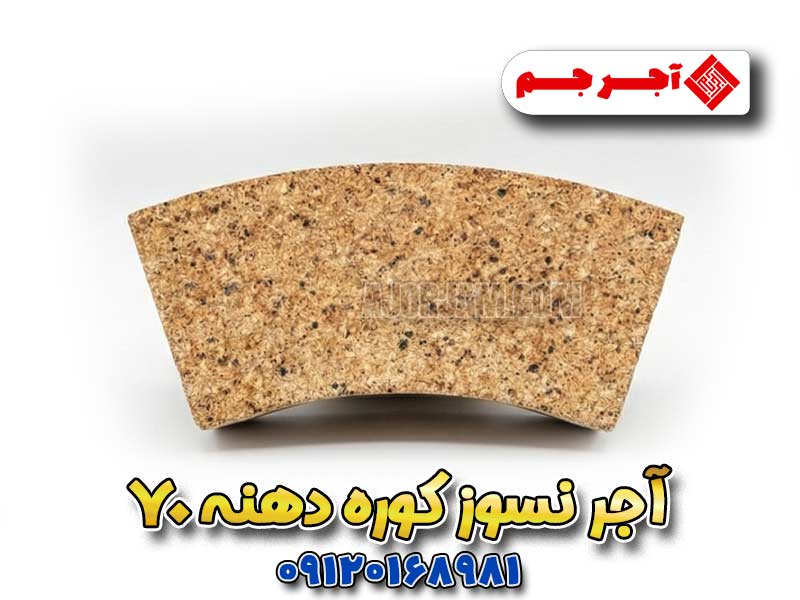

آجر نسوز کوره صنعتی دهانه ۷۰ نوعی قطعه گوهای یا کونیک برای اجرای رینگها، قوسها و بخشهای منحنی آستر کوره است. اختلاف اندازه میان دو سر آجر کمک میکند قطعات در امتداد یک مسیر منحنی کنار یکدیگر قرار گیرند و نسبت به آجر تخت، بندهای منظمتری در یک شعاع مشخص ایجاد کنند.
- نام محصول: آجر نسوز کوره صنعتی دهانه ۷۰
- نامهای دیگر: آجر گوهای، آجر کونیک، آجر طاقی و آجر کورهای سایز ۷۰
- نوع قطعه: آجر نسوز شکلدار برای مسیرهای منحنی
- متریال رایج: شاموتی یا آلومینوسیلیکاتی، مطابق گرید سفارش
- ابعاد رایج بازار: حدود ۲۳×۱۸×۱۰/۸ سانتیمتر؛ نیازمند تأیید نمونه
- کاربرد: رینگ کوره، طاق، داکت هوای گرم، گلوگاه و بخشهای منحنی
- تعداد مصرف: وابسته به قطر، ابعاد دو سر آجر، ضخامت بند و تعداد رینگها
در کورهها و کانالهایی که شعاع داخلی کوچکتر است، استفاده از آجر تخت یا یک آجر گوهای با زاویه نامتناسب میتواند باعث ایجاد بندهای نامنظم شود. در چنین شرایطی، یک سمت بند بیشازحد بسته و سمت دیگر باز میماند و مجری ناچار میشود اختلاف هندسی را با ملات یا قطعات برشخورده جبران کند.
آجر دهانه ۷۰ برای ایجاد قوس بستهتر طراحی میشود؛ بااینحال، عدد ۷۰ باید بهعنوان نام تجاری یا تیپ محصول در نظر گرفته شود تا زمانی که قطر نهایی با نقشه چیدمان تأیید شود. ابعاد دو سر آجر، عمق شعاعی، زاویه کونیک و ضخامت بند همگی در قطر نهایی اثر دارند.
برای انتخاب بهترین آجر و مصالح متناسب با پروژه شما، جهت دریافت مشاوره، ثبت سفارش و استعلام قیمت روز با شماره 09120168981 📞 تماس حاصل کنید.
آجر نسوز دهانه ۷۰ چیست؟
این محصول یک آجر مستطیلی ساده نیست. دو وجه آن اندازه متفاوتی دارند و همین اختلاف، زاویه موردنیاز برای تشکیل قوس یا رینگ را ایجاد میکند. در بعضی فهرستها، ابعاد محصول بهصورت ۲۳×۱۸×۱۰/۸ نوشته میشود؛ یعنی یکی از ابعاد قطعه در دو سمت، اندازه متفاوتی دارد.
ترتیب دقیق طول، عمق، سطح گرم و سطح سرد باید از روی نقشه یا نمونه کارخانه مشخص شود. تنها با مشاهده عبارت ۱۰/۸ نمیتوان جهت نصب یا قطر رینگ را با قطعیت تعیین کرد.
دهانه اسمی ۷۰ همیشه با قطر نهایی دقیق ۷۰ سانتیمتر برابر نیست. عرض بند، ابعاد واقعی تولید، جهت نصب و تعداد قطعات در هر رینگ میتوانند قطر اجراشده را تغییر دهند.
جدول مشخصات آجر کورهای دهانه ۷۰
| مشخصه | توضیحات |
|---|---|
| نوع محصول | آجر نسوز گوهای یا کونیک |
| تیپ تجاری | دهانه ۷۰ |
| ابعاد رایج | حدود ۲۳×۱۸×۱۰/۸ سانتیمتر؛ مطابق نمونه تأیید شود |
| جنس رایج | شاموتی یا آلومینوسیلیکاتی، متناسب با گرید سفارش |
| درصد آلومینا | براساس آنالیز شیمیایی همان گرید مشخص شود |
| دمای کاری | مطابق برگه فنی، شرایط کوره و نوع تماس شیمیایی |
| تعداد در هر رینگ | نیازمند محاسبه براساس ابعاد واقعی و قطر داخلی |
| کاربرد | طاق، رینگ، کانال گرم و بخشهای منحنی آستر کوره |
چرا نمیتوان هر آجر گوهای را برای دهانه ۷۰ استفاده کرد؟
زاویه هر آجر باید با شعاع موردنظر هماهنگ باشد. اگر کونیک قطعه کمتر از مقدار لازم باشد، بند سمت سطح گرم بازتر میشود. اگر زاویه بیشازحد تند باشد، سمت دیگر قطعات پیش از بستهشدن کامل رینگ با یکدیگر برخورد میکنند.
پرکردن اختلافهای زیاد با ملات نسوز جایگزین طراحی صحیح نیست. عرض مجاز بند باید براساس نوع ملات، دستورالعمل نصب و نقشه سازنده کوره تعیین شود. استفاده از عبارتهایی مانند «بند صفر» یا «حداکثر یک میلیمتر» بدون مشخصات فنی پروژه دقیق نیست.
محاسبه تعداد آجر دهانه ۷۰
برای محاسبه دقیق، باید قطر داخلی کوره، ضخامت آستر، عرض سطح گرم آجر، عرض سطح سرد، عمق شعاعی، ضخامت بند و تعداد رینگها مشخص باشند. یک فرمول ساده برای تخمین اولیه تعداد قطعات در یک رینگ چنین است:
تعداد تقریبی = محیط داخلی رینگ ÷ مجموع عرض سطح گرم آجر و بند
این فرمول فقط یک تخمین اولیه است. پس از آن باید بستهشدن سطح خارجی رینگ و زاویه کونیک نیز کنترل شود. ممکن است محاسبه محیط داخلی عدد مناسبی بدهد، اما سطح خارجی رینگ با همان تعداد قطعه بهدرستی بسته نشود.
قطر داخلی، طول کوره یا تعداد رینگها، ضخامت آستر، ابعاد واقعی آجر، عرض بند و تصویر یا نقشه مقطع کوره ارسال شود.
کاربردهای آجر گوهای سایز ۷۰
- رینگهای مدور: برای ساخت آستر داخلی بخشهای استوانهای یا حلقهای.
- طاق و قوس: برای اجرای قوسهای کوچکتر براساس نقشه مهندسی.
- گلوگاه کوره: در بخشهایی که سطح مقطع نسبت به بدنه اصلی کاهش مییابد.
- داکت گاز یا هوای گرم: در صورت سازگاری گرید نسوز با دما و ترکیب گاز.
- خشککن یا تجهیزات دوار: فقط پس از بررسی بار مکانیکی، سایش و جزئیات مهار آستر.
انتخاب گرید مناسب آجر نسوز
شکل هندسی مناسب تنها یکی از معیارهای انتخاب است. ترکیب شیمیایی و خواص فیزیکی آجر باید با دمای کار، شوک حرارتی، سایش، گازها، خاکستر، مذاب یا مواد عبوری از کوره هماهنگ باشد.
برای خرید صنعتی، بهتر است درصد آلومینا، تخلخل ظاهری، دانسیته حجمی، مقاومت فشاری سرد، تغییرات خطی پس از گرمکردن و محدوده دمای کاربرد از برگه فنی همان گرید بررسی شوند. نمیتوان این مقادیر را تنها از روی رنگ یا عنوان شاموتی تعیین کرد.
عدد دمای تحمل آجر نباید بدون توجه به زمان کارکرد، بار مکانیکی، شوک حرارتی، اتمسفر کوره و تماس شیمیایی تفسیر شود. دمای کاری نهایی باید از سوی طراح یا سازنده کوره تأیید گردد.
نکات نصب و اجرای رینگ
- ابعاد چند آجر از محموله پیش از شروع اجرا اندازهگیری شود.
- جهت سطح گرم و سرد آجر براساس نقشه مشخص شود.
- شابلون یا قالب مناسب برای حفظ شعاع قوس استفاده شود.
- عرض بندها در تمام رینگ یکنواخت نگه داشته شود.
- ملات متناسب با جنس آجر و دمای کاری انتخاب شود.
- درزهای قائم رینگهای مجاور در صورت طراحی بهصورت شکسته اجرا شوند.
- قطعه قفل، کلوزر یا آجر پایانی با نقشه اجرایی هماهنگ باشد.
- برنامه خشککردن و گرمکردن اولیه مطابق دستورالعمل پروژه انجام شود.
انبارداری آجر دهانه ۷۰
آجرها باید روی پالت سالم، دور از تماس مستقیم با زمین و در محیط سرپوشیده نگهداری شوند. پوشش بستهبندی باید از نفوذ باران و رطوبت جلوگیری کند، اما چیدمان پالت نیز نباید باعث شکستگی گوشههای کونیک شود.
در صورت مرطوبشدن آجر یا ملات، از گرمکردن ناگهانی کوره خودداری شود. برنامه خشککردن و راهاندازی اولیه باید متناسب با نوع آستر، ملات، ضخامت جداره و دستورالعمل سازنده تنظیم شود.
قیمت آجر نسوز کوره صنعتی دهانه ۷۰
قیمت آجر نسوز دهانه ۷۰ به ابعاد دقیق، گرید شاموتی یا آلومینایی، درصد آلومینا، وزن، خواص فیزیکی، تعداد سفارش، نوع بستهبندی، محل تحویل و هزینه حمل بستگی دارد.
برای مقایسه صحیح قیمت، تنها قیمت هر قالب کافی نیست. تعداد قطعات موردنیاز، ملات نسوز، پرت، آجرهای قفل و تخت مکمل، حمل، نصب و برنامه گرمکردن اولیه نیز باید در هزینه کل آستر کوره محاسبه شوند.
سؤالات متداول آجر دهانه ۷۰
آیا دهانه ۷۰ یعنی قطر نهایی دقیقاً ۷۰ سانتیمتر است؟
نه لزوماً. قطر نهایی به ابعاد واقعی آجر، زاویه کونیک، عرض بند، جهت نصب و تعداد قطعات هر رینگ بستگی دارد.
ابعاد آجر کورهای دهانه ۷۰ چقدر است؟
در بعضی فهرستهای بازار، ابعاد حدود ۲۳×۱۸×۱۰/۸ سانتیمتر درج میشود؛ اما ترتیب وجوه و اندازه قطعی باید با نمونه کارخانه تأیید شود.
هر رینگ چند عدد آجر نیاز دارد؟
بدون اطلاع از عرض سطح گرم و سرد آجر، قطر داخلی و عرض بند نمیتوان عدد دقیقی اعلام کرد.
آیا میتوان دهانه ۷۰ و ۹۰ را با هم ترکیب کرد؟
تنها در صورتی که ترکیب قطعات در نقشه آستر محاسبه شده باشد. چیدمان تجربی بدون کنترل زاویه و بندها توصیه نمیشود.
تحمل دمای این محصول چقدر است؟
محدوده دمای کار به گرید، درصد آلومینا، خواص فیزیکی و شرایط بهرهبرداری وابسته است و باید از برگه فنی همان محموله خوانده شود.
آیا برای تنور نانوایی مناسب است؟
مناسببودن به نوع تماس با شعله، دمای کار، الزامات بهداشتی، طراحی تنور و گرید واقعی محصول بستگی دارد و باید جداگانه تأیید شود.
آیا ملات باید کاملاً حذف شود؟
خیر. نوع و ضخامت بند براساس طراحی آستر و دستورالعمل ملات تعیین میشود. هدف، ایجاد بند منظم و کنترلشده است، نه حذف خودسرانه ملات.
